硫系DLC镜片

关键词：

硫系DLC镜片

咨询热线：

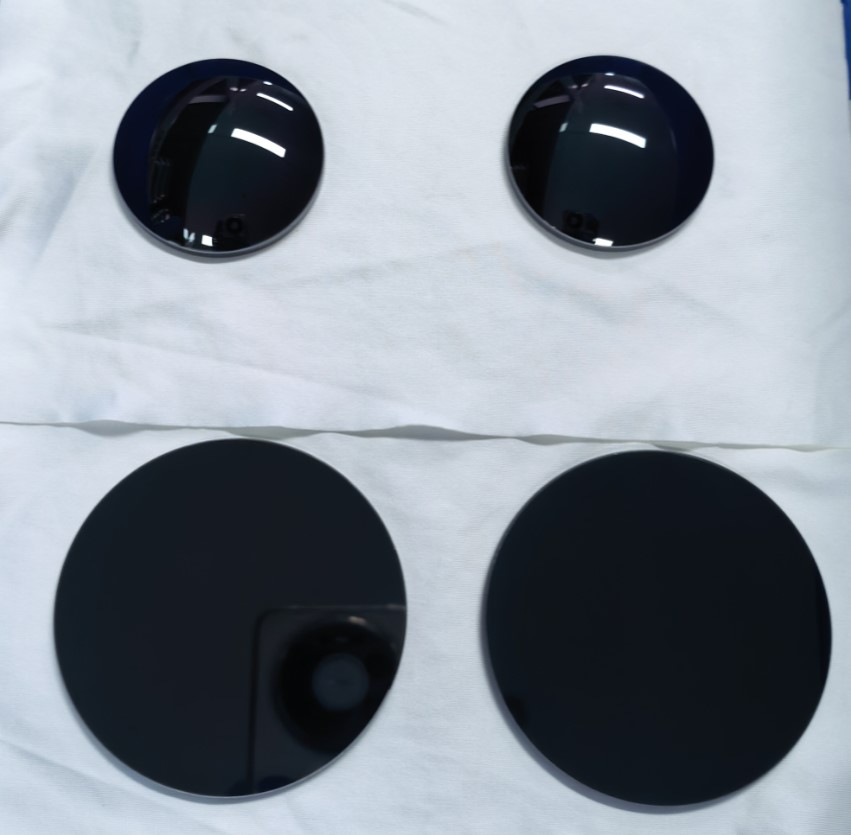

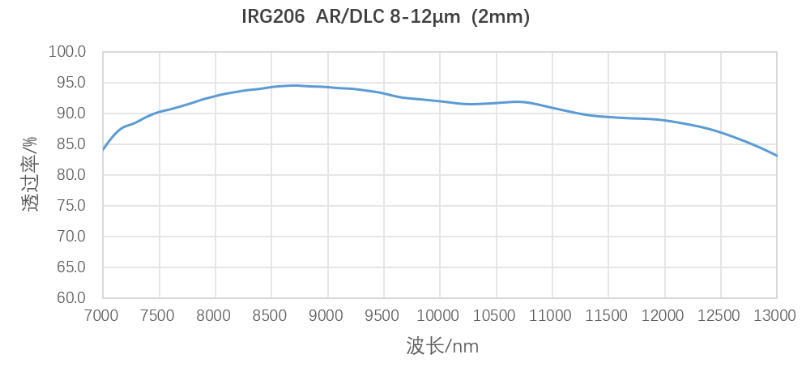

通过真空镀膜工艺，在硫系红外镜片表面形成均匀、致密的保护层，提升镜片表面硬度的同时还具备更低的摩擦系数和更高的耐腐蚀性，在8-12μm长波红外工作波段，镀膜后镜片平均透过率大于92%，在保障高透过率同时，实现低成本的优势，广泛应用于高端红外成像系统中。

环测参数

产品尺寸φ	≤200mm
高温存储测试	样品在无包装情况下85℃存放168H，后经常温6h稳定，膜层无问题
低温存储测试	样品在无包装情况下-40℃存放168H，后经常温6h稳定，膜层无问题
高低温循环测试	样品在-40℃/保持30 min，升温至90 ℃保持 30min作为一个周期，温度变化速率≤5℃/min，再存放在常温常湿环境中恢复6小时后确认，120个循环，膜层无问题
温度冲击测试	样品在-40℃/保持30 min，3s内直接切换至90 ℃保持 30min作为一个周期，再存放在常温常湿环境中恢复6小时后确认，24个循环，膜层无问题
高温高湿测试	元件在温度为 85℃和相对湿度为85%的环境下168H，膜层无问题
水煮加速湿热测试	纯水100℃沸腾保持12H后直接取出恢复至常温，拉胶带不脱膜
盐雾测试	温度在35+2℃，浓度5%，PH值在6.5~7.2间，中性盐雾试验时间600H，膜层无问题
重度摩擦测试	施与垂直膜层的压力9.8N，橡皮头硬度为(70±5)IRHD，5000次摩擦，膜层无问题
附着力测试	划井字格后拉胶带不脱膜

、

波长光电硫系DLC镀膜技术为红外光学提供“锗镜片”替代方案，从膜层到镜片全部实现“无锗化”，同时也是实现红外变焦镜头全硫系户外应用的基础，在该技术的加持下，让全硫系变焦镜头更加轻量化，成本可控，环境适应性强，批量化程度更高。

产品编号	型号	打开列表					货期
