激光加热赋能半导体晶圆退火


发布时间:2026-04-07

晶圆退火是半导体制造中杂质激活、晶格修复、超浅结成型的关键工序。传统炉管/快速热退火(RTP)受热预算大、扩散难控、均匀性不足,难以满足7nm/5nm及以下 GAA、3D NAND等先进制程需求。激光加热晶圆退火以瞬时高能、微米级精准、极低热扩散,成为新一代核心工艺。


激光加热核心原理

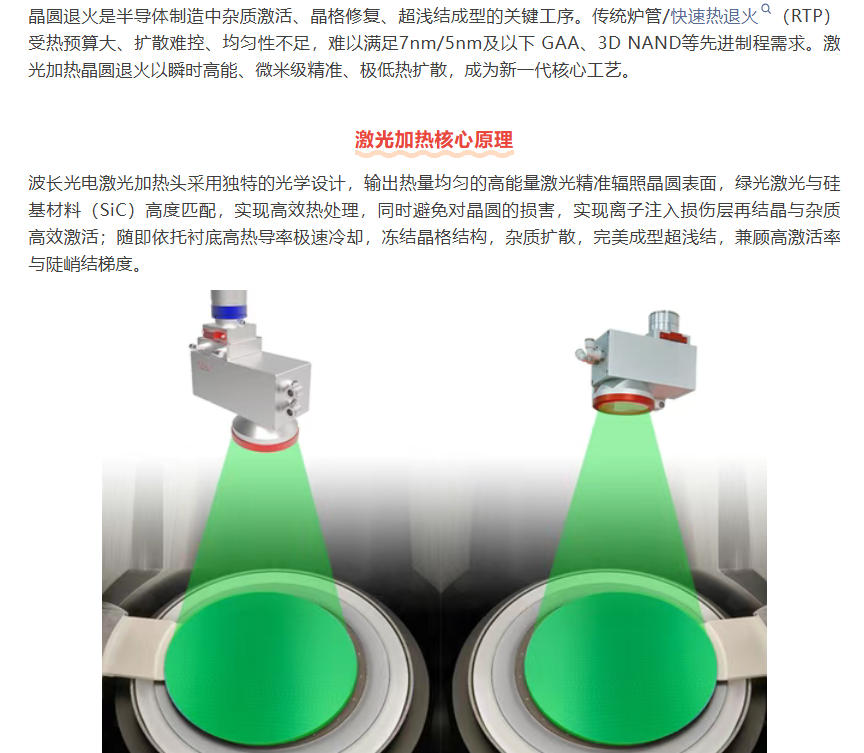

波长光电激光加热头采用独特的光学设计,输出热量均匀的高能量激光精准辐照晶圆表面绿光激光与硅基材料(SiC)高度匹配,实现高效热处理,同时避免对晶圆的损害,实现离子注入损伤层再结晶与杂质高效激活;随即依托衬底高热导率极速冷却,冻结晶格结构,杂质扩散,完美成型超浅结,兼顾高激活率与陡峭结梯度。



激光加热退火是提升晶圆加工良率的关键

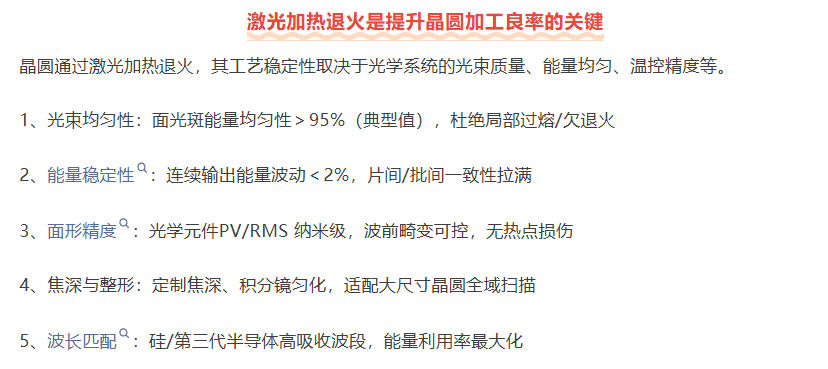

晶圆通过激光加热退火,其工艺稳定性取决于光学系统的光束质量、能量均匀、温控精度等。


1、光束均匀性:面光斑能量均匀性>95%(典型值),杜绝局部过熔/欠退火


2、能量稳定性:连续输出能量波动<2%,片间/批间一致性拉满


3、面形精度:光学元件PV/RMS 纳米级,波前畸变可控,无热点损伤


4、焦深与整形:定制焦深、积分镜匀化,适配大尺寸晶圆全域扫描


5、波长匹配:硅/第三代半导体高吸收波段,能量利用率最大化


激光退火对比传统退火的三大优势

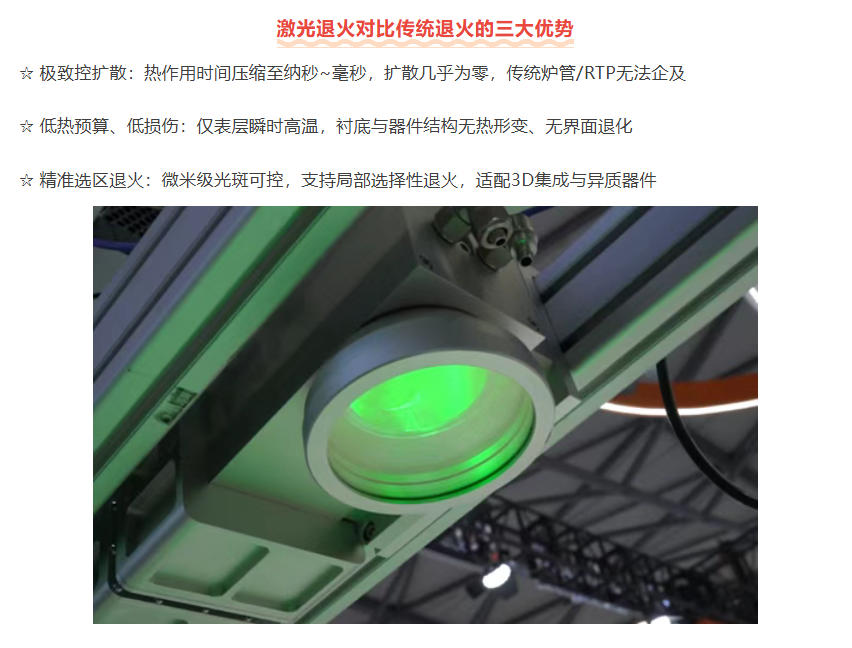

☆ 极致控扩散:热作用时间压缩至纳秒~毫秒,扩散几乎为零,传统炉管/RTP无法企及


☆ 低热预算、低损伤:仅表层瞬时高温,衬底与器件结构无热形变、无界面退化


☆ 精准选区退火:微米级光斑可控,支持局部选择性退火,适配3D集成与异质器件



适用场景


先进逻辑(GAA/CFET)、DRAM/3D NAND、SiC/GaN功率器件、SOI/微纳器件的源漏激活、通道修复、欧姆接触退火,良率与性能双提升。激光加热,让晶圆退火从 “整体烘烤” 走向 “精准精修”,以光学硬核实力,支撑先进制程持续微缩与性能突破。

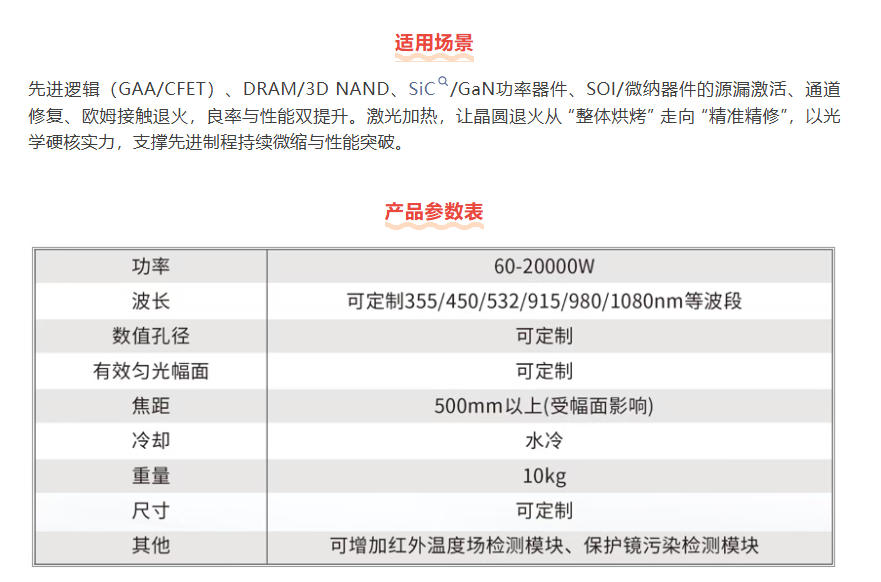

产品参数表
